[아두이노] 4digit-7세그먼트, 써미스터

이번에는 4자리 7 세그먼트와 써미스터를 이용하여 써미스터의 온도를 즉각적으로 받아 세그먼트에 표시하는 것을 만들어 보겠습니다. 4자리까지 쓸 필요는 없기에 뒤에 2자리만 사용하여 만들어보겠습니다. 먼저 회로도부터 살펴보겠습니다.

---

회로도

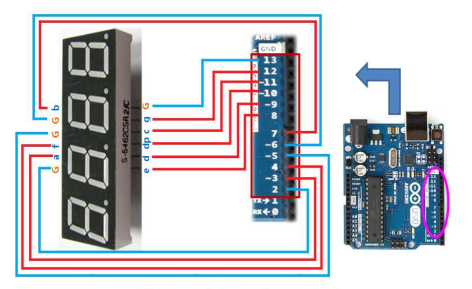

7세그먼트 회로도

뒤에 2자리만 사용하기 위해서는 D2와 D5를 사용하지 않을것이며 13번에 꽂는 핀을 5번에 꽂고 2번은 아예 사용하지 않으면 됩니다.

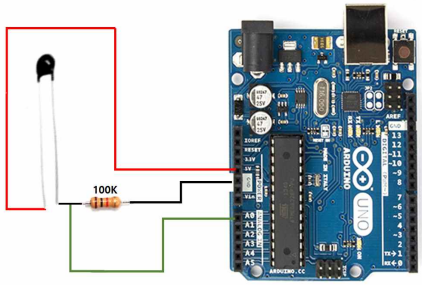

써미스터 회로도

100k 저항을 사용하면 되며 이제 코드를 살펴보겠습니다.

---

코드

#include <FND.h>
#include <Thermistor.h>

FND fnd;
Thermistor temp(A0);
/*
 * 7세그먼트와 써미스터를 이용한
 * 온도 표시 시스템
 */


void setup() {
  Serial.begin(9600);
  byte numDigits = 2;
  byte digitPins[] = {6, 5};
  byte segmentPins[] = {3, 7, 11, 9, 8, 4, 12, 10};
  fnd.begin( COMMON_ANODE, numDigits, digitPins, segmentPins);
  fnd.setBrightness(90);
}
void loop() {
  int temperature = temp.getTemp();
  unsigned long timer = millis();
  int deciSeconds = 0;
    if (millis() >= timer) {
      timer += 1000;
      fnd.setNumber(temperature, 0);
    }
    fnd.refreshDisplay();

}

갑사합니다.
