[아두이노] 조도 센서, 도트매트릭스(8x8)

오늘은 조도 값(밝기 값)에 따라 도트 매트릭스가 밝아지는 프로그램을 만들어 보겠습니다.

(아이폰의 자동 밝기 설정을 생각하면 이해가 쉽습니다.)

---

회로

먼저 도트매트릭스 회로 먼저 소개합니다.

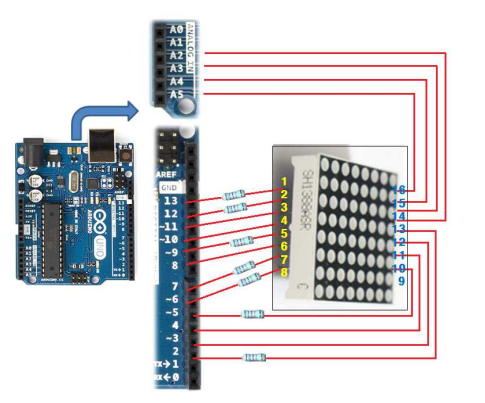

도트 매트릭스 회로도

220옴의 저항을 사용합니다.

다음은 조도 센서의 회로도입니다.

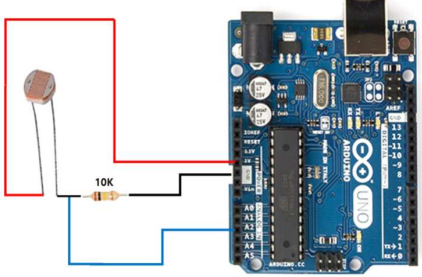

조도 회로도



---

코드

#define LIGHT_PIN A1
/*
 * 도트매트릭스와 조도를 이용한 밝기조절 프로그램
 */
int pins[17] = { -1, 13, 12, 11, 10, 9, 8, 7, 6, 5, 4, 3, 2, A2, A3, A4, A5};
int cols[8] = { pins[13], pins[3], pins[4], pins[10], pins[6], pins[11], pins[15], pins[16]};
int rows[8] = { pins[9], pins[14], pins[8], pins[12], pins[1], pins[7], pins[2], pins[5]};

void setup()
{
  Serial.begin(9600);
  pinMode(LIGHT_PIN, INPUT);
  for (int idx = 1; idx <= 16; idx++)
    pinMode(pins[idx], OUTPUT);
  allOff();
}
void loop()
{
  int lux = analogRead(LIGHT_PIN);
  Serial.println(lux);
  if (lux < 400) {
    Row(8);
  }
  else if (lux > 400 && lux < 500) {
    Row(6);
  }
  else if (lux > 501 && lux < 600) {
    Row(4);
  }
  else if (lux > 601) {
    Row(2);
  }
}
void allOn() {
  for (int idx = 0; idx < 8; idx++) {
    digitalWrite(rows[idx], !LOW); //- ROWs ON
    digitalWrite(cols[idx], !HIGH); //- COLUMNs ON
  }
}
void Row(int high) {
  for (int i = 0; i < high; i++) {
    for (int j = 0; j < 8; j++) {
      dot(i, j);
    }
  }
}
void allOff()
{ for (int idx = 0; idx < 8; idx++) {
    digitalWrite(rows[idx], LOW); //- ROWs OFF
    digitalWrite(cols[idx], HIGH); //- COLUMNs OFF
  }
}
void dot(int rowIdx, int colIdx)
{
  for (int idx = 0; idx < 8; idx++) {
    (rowIdx == idx) ? digitalWrite(rows[idx], !LOW) :
    digitalWrite(rows[idx], LOW);
    (colIdx == idx) ? digitalWrite(cols[idx], !HIGH) :
    digitalWrite(cols[idx], HIGH);
  }
}
